中文版
English
熱門搜索：
DDK2網帶
乙型網帶頻繁變形斷絲？從選材到載重，避開4大誤區，延長壽命30%
乙型網帶頻繁變形斷絲？避開4大誤區，延長壽命30%

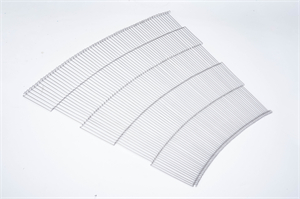

在油炸食品連續生產中，乙型網帶作為常用網帶，是整條產線的“血管”。
一旦出現局部斷絲、扭曲變形，輕則導致產品卡料、油品污染，重則引發整機停機維修，每小時損失可達數萬元。
實際上，90%的過早失效源于選型或使用誤區。
本文簡要分析4個常見的誤區，并提供可落地的改進方案。

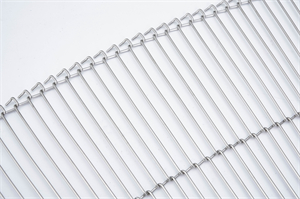

誤區一：材質匹配—低價網帶往往“金玉其外”
乙型網帶的材質通常選用的是SUS304，但是如果選擇市場上最便宜的304網帶，結果使用3個月就出現大面積氧化脆斷。
原因：真正的食品級304不銹鋼，Ni（鎳）含量應≥8%，Cr（鉻）含量18%-20%。部分低價網帶采用201替代，高溫下迅速氧化起皮，絲徑減薄后斷裂。
其次，根據具體的使用狀況，同樣是SUS304材質，還有不同的網絲抗拉強度可以選擇，對網帶的使用壽命也存在一定影響。
關西金屬網建議：
1. 索要材質檢測報告（化學成分光譜分析）
2. 常規油炸（油溫≤180℃）選正標304；含鹽分高的產品（如腌制品、海鮮）必須選316L
3. 關西金屬網所有網帶可提供材質溯源報告，從鋼廠到成品全流程可查
4. 告知網帶廠家實際使用狀況，選擇合適的網帶材質和網帶的抗拉強度。
誤區二：加工工藝——網帶折彎處的壓痕是斷裂起點
新網帶上機不到一個月就會發生斷絲，通常是在螺旋段或轉彎處出現整齊的橫向斷裂。
原因：乙型網帶的螺旋條在繞制過程中，會在絲材表面形成微裂紋。在反復彎曲疲勞下，這些微裂紋迅速擴展成斷裂。
建議：選擇采用品質把控要求高的供應商，對此類現象的壓痕有更好的處理。
誤區三：網帶載重能力憑“感覺”估算
同樣的網帶，別人用兩年，自己用半年就嚴重拉伸變形。
原因：即使是同樣的油炸產線，輸送的速度不同，網帶的寬度和長度不同，都對網帶的載重能力不同。
很多用戶只看寬度，忽視單位面積載荷。
載重速查表（以常規乙型網帶，節距19mm為例）：
絲徑(mm) | 安全載重(kg/m2) | 適用產品示例 |
1.2 | ≤5 | 輕質膨化食品、面包糠 |
1.6 | ≤10 | 雞排、魚排、豆腐塊 |
2.0 | ≤20 | 裹粉肉餅、重載預炸產品 |
不做驗收就上機——尺寸偏差埋下跑偏隱患
現象：新網帶安裝后一直跑偏，調了輥筒仍無改善。
真相：網帶出廠寬度、節距累積誤差過大，與設備鏈輪不匹配。
建議：
下單時提供設備圖紙或舊網帶樣品，按圖1:1定制。發貨前附檢測報告，支持客戶到廠驗貨
